OCS 500N6F 系列 - 快速和慢速阻尼振盪波及振鈴波模擬器

OCS 500N6F 系列模擬器能夠進行振盪頻率為 3 MHz / 10 MHz / 30 MHz，

測試電壓最高可達 4.4 kV 的快速阻尼振盪波測試；還可以按照 EN / IEC 61000-4-18 標準要求，

拓展進行振盪頻率為 100 kHz / 1 MHz，測試電壓最高可達 3.0 kV 的慢速阻尼振盪波測試；

以及按照 EN / IEC 61000-4-12 標準要求，拓展進行測試電壓最高可達 6.0 kV 的振鈴波測試。

阻尼振盪波是主要發生在安裝于高壓和中壓變電站中的電源線、

控制線和信號線上的可重複性瞬變現象，分為慢速阻尼振蕩波和快速阻尼振盪波。

而振鈴波是一種發生在公共電網和非公共電網中的低壓電源線、

控制線和信號線上的非重複性阻尼振盪瞬變現象。

• 全自動一體化測試系統

• 通過單一被試設備連接埠，即可進行多種脈衝測試

• 快速阻尼振盪波測試電壓最高可達 4.4 kV

• 慢速阻尼振盪波測試電壓最高可達 3 kV (選件)

• 振鈴波測試電壓最高可達 6 kV (選件)

• 內置耦合/去耦網路，單相和三相測試電壓均可達到 32 A

• 支援前面板手動操作

• USB 和 GPIB 介面

型    號    選    擇

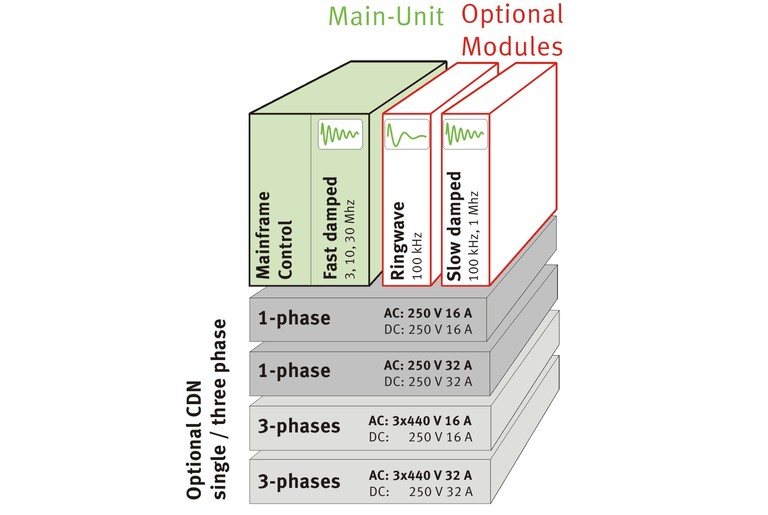

OCS 500N6F 系列 - 三合一組合式阻尼震盪波和振鈴波模擬器

OCS 500N6F 系列的基本配置為符合 IEC 61000-4-18 標準，

測試電壓可達 4.4 kV，

振盪頻率分別是 3 MHz、10 MHz 和 30 MHz 的快速阻尼振盪波模擬器。

OCS 500N6F 系列的不同型號分別內置了單相或三相耦合 / 去耦網路，

                                                     每線額定電流為 16A 或 32A。

可選模組：

- 慢速阻尼振盪波模組的測試電壓最高可達 3kV，

   振盪頻率為 100 kHz / 1 MHz 。 符合 EN/IEC 61000-4-18 標準，

   同時滿足 ANSI/IEEE C39.70 標準關於保護繼電器測試的要求。

- 振鈴波模組的測試電壓可達 6 kV，符合 IEC 61000-4-12 和 ANSI/IEEE C62.41 標準要求。

操           作

通過前面板功能表和功能鍵，使用者可以快速、準確地編輯測試程式。

控制游標用於對已編定測試程式的所有測試參數進行快速控制，

使測試過程變得非常簡單，確保每一測試步驟都能正確無誤地進行。

軟體

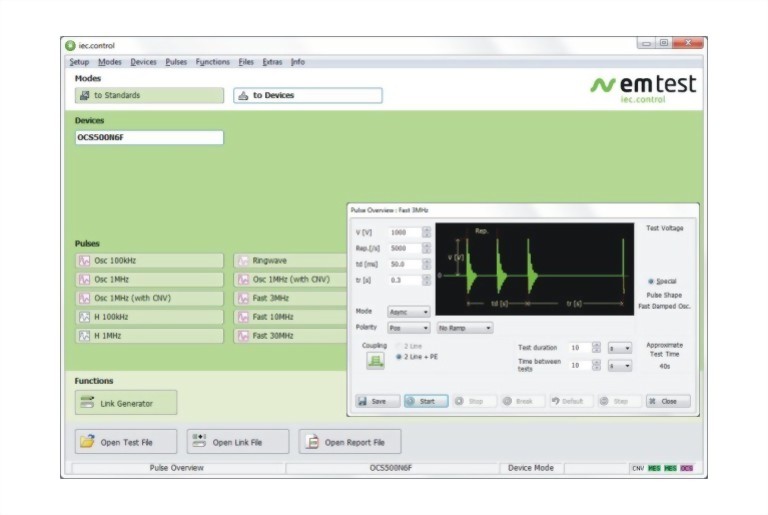

iec.control － 遠端控制及報告生成軟體

iec.control 是非常人性化的控制軟體，它使用方便、

使用者介面結構清晰、靈活性強，

各項操作功能及EMTES 標準庫使用者可以輕鬆完成自訂測試程式。

它能夠自動識別所連接的 EM TEST 測試設備並進行自動設定。

其強大的報告功能可以説明使用者生成滿足國際要求的測試報告。

iec.control 支援 Windows 2000、Windows XP、Windows Vista、 Windows 7 和 Windows 8 作業系統。

遠端控制通過 USB 或 GPIB 介面來完成。 iec.control 支援美國 NI 公司的多種 GPIB 卡。

附    屬    設    備

CNV 504N4/N5 系列 - 信號線 / 資料線耦合網路

CNV 504N5.1 和 CNV 504N5.3

CNV 504N5 系列耦合/去耦網路可按照 IEC / EN 61000-4-18標準的要求，

將頻率為100 kHz 或1MHz的慢速阻尼振盪波波形耦合到

信號線 /資料線上。

CNV 508N4 和 CNV 508N4.1 CNV 508N4 系列耦合 / 去耦網路符合 IEC 60255-22-1 標準

關於"測量繼電器和保護設備的電氣干擾測試"的要求。

適用于將波形信號耦合到 4 對（8線）信號線 / 資料線上。

附           件

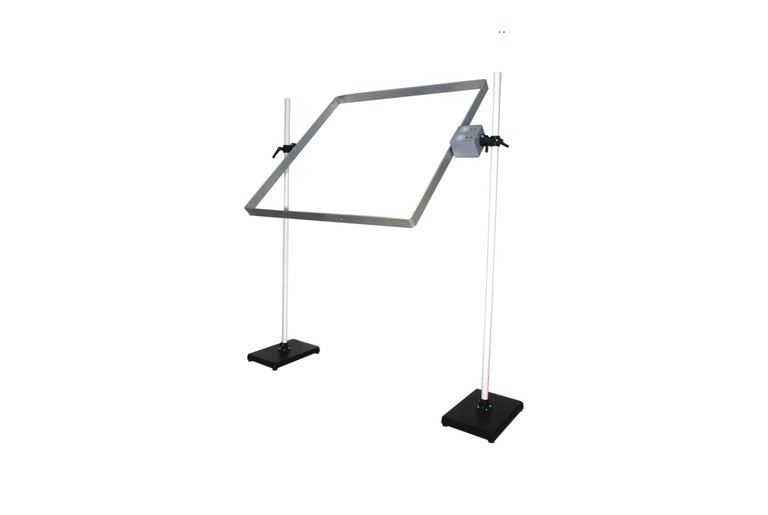

MS 100N - 磁場線圈，用於阻尼振盪磁場測試

MS 100N 是一個 1 米 × 1 米的磁場線圈，

符合 IEC / EN 61000-4-10 標準要求。

磁場線圈被固定在一個可移動、可調節高度、並可進行 360° 旋轉的支架上。

將 MS 100N 直接連接到 OCS 500N6F 相應的高壓輸出埠，

可產生符合 IEC / EN 61000-4-10 標準要求的阻尼振盪磁場，最高能夠滿足測試等級 5。

ANSI/IEEE C37.90
ANSI/IEEE C62.41
EN 61000-4-10
EN 61000-4-12
EN 61000-4-18
IEC 60255-22-1
IEC 61000-4-10
IEC 61000-4-12
IEC 61000-4-18
IEC 61000-6-5
IEC 61850-3
IEC 62052-11
