組合波/通訊浪湧發生器

浪湧的發生是由於直接或間接的雷電擊中戶外電路所致，

這將會引起瞬態的高壓或大電流。 浪湧干擾的另外一個來源是開關干擾和系統故障。

幾乎所有的電子電氣設備都會受到浪湧的影響，

這更加證明了浪湧測試的必要性。 浪湧電壓可達數千伏特，浪湧電流則可達數千安培。

• 測試電壓可達 10kV

• 浪湧電流可達 5kA

• 通訊浪湧電壓可達 10kV

• 通訊浪湧電流可達 666A

• 內置用於通訊埠測試的耦合網路

• 電壓、電流監測

• 安全鎖

• 警示燈控制

• 手動操作

• USB 和 GPIB 介面

優           點

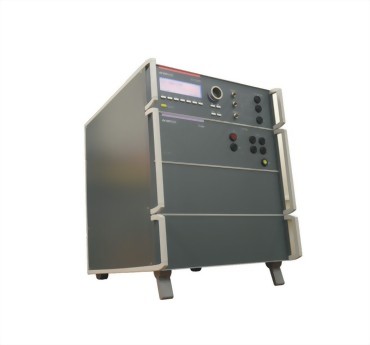

VCS 500N10T 能夠以一台設備完成組合波浪用測試和通訊浪湧測試，

測試電壓最高可達 10kV。 此外，它還內置了耦合電阻，用於通訊埠測試。

對於大電流電源線上的組合波浪用測試，

它能夠通過外置耦合/去耦網路將測試額定電流拓展到 100A，

並獲得大於 100A 的每相電流。

VCS 500N10T 具有標準的 DUT 監測測功能--失效偵測。

峰值電壓和峰值電流都將在顯示幕上顯示出來，

同時也將上傳到測試軟體，用於生成測試報告。

在安全性能方面，VCS 500N10T 配備了警示燈和安全鎖。

預程式設計的標準測試程式使用方便。 通過 VCS 500N10T 的快速啟動測試程式，

使用者可以在測試過程中線上調整測試參數，從而對單個被測設備的敏感度水準作出評估。

操           作

操作簡單

通過前面板功能表和功能鍵，使用者可以快速、準確地編輯測試程式。

控制游標用於對已編定測試程式的所有測試參數進行快速控制，

使測試過程變得非常簡單，並確保每一測試步驟都能夠正確無誤地進行。

軟           體

控制及報告生成軟體 iec.control

iec.control 是非常人性化的控制軟體，它使用方便、

使用者介面結構清晰、靈活性強，

各項操作功能及 EM TEST 標準資訊庫使用者可以輕鬆完成自訂測試程式。

它能夠自動識別所連接的 EM TEST 測試設備並進行自動設定。

其強大的報告功能可以説明使用者生成滿足國際要求的測試報告。

iec.control 支援Windows 95/98, Windows ME, Windows NT, Windows 2000,

Windows XP and Windows Vista 作業系統。

遠端控制則通過 USB 或 GPIB 介面來完成。 iec.control 相容各種類型的 GPIB卡。

附    屬    設    備

CNV 503 - 三相耦合/去耦網路，用於浪湧測試

EM TEST 提供一系列針對浪湧測試的全自動三相耦合/去耦網路，

可以擴展針對三相被測設備的測試能力，網路的額定電流最大可達100A。

CNI 503 - 三相耦合/去耦網路，用於脈衝群和浪湧測試

EM TEST 為使用者提供多種全自動三相耦合/去耦網路，

用於對三相被測設備進行脈衝群和浪湧測試。 耦合/去耦網路的額定電流最高可達 100A。

CNV 504N/508N 耦合/去耦網路符合 IEC 61000-4-5 標準的要求，

用於在 I/O 線、信號/資料線和通訊線上進行浪湧測試。

CNV 504S/508S - 用於信號/資料線的浪湧耦合/去耦網路

CNV504S/508S 耦合/去耦網路符合 IEC 61000-4-5 標準的要求，

用於信號/資料線和通訊線上進行浪湧測試。

附          件

MS 100 - 用於工頻磁場和脈衝磁場測試磁場線圈

MS 100 是一個1平方米的磁場線圈，符合 IEC 61000-4-8 和 IEC 61000-4-9 標準的要求。

磁場線圈被固定在一個可移動的支架上，能夠調節高度，並可進行360度旋轉。

當需要在較低的場強範圍內產生工頻磁場時，可使用電流互感器 MC 2630。

針對100A/m 以上的高場強測試，則需要使用 MC 261000 電流互感器。

EN 300386 V1.3.2
EN 61000-4-5
EN 61000-4-9
IEC 60255-22-5
IEC 61000-4-5
IEC 61000-4-9
IEC 61326
IEC 61850-3
ITU-T K.12
ITU-T K.20
ITU-T K.21
ITU-T K.45
