組合波 / 通信浪湧模擬器

• 浪湧電壓可達 7 kV

• 浪湧電流可達 3.5 kA

• 通信浪湧電壓可達 7 kV

• 通信浪湧電流可達 465 A

• 帶有電壓 / 電流監測器

• 內置單相 16 A 耦合 / 去耦網路

• 帶有安全鎖

• 警示燈控制

• 手動操作

• USB 和 GPIB 介面

優           點

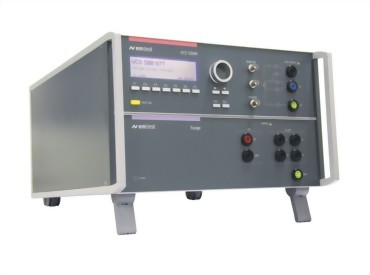

VCS 500N7T - 小型浪湧 / 通信浪湧模擬器，內置耦合 / 去耦網路

VCS 500N7T 可進行浪湧組合波測試和通信浪湧測試，

電壓最高可達 7 kV。 它還內置了單相耦合 / 去耦網路，

適用於單相交流電源埠和通訊連接埠測試。

通過配備外置耦合 / 去耦網路，

可以針對額定電流每相 100 A 或更大電流的電源線進行浪湧組合波測試。

無論是否連接耦合/去耦網路，通過選擇所需的耦合方式，

源阻抗值和耦合電容值將自動設定。

VCS 500N7T 帶有失效偵測功能，用於監測被試設備水準。

峰值電壓和峰值電流不但可以在前面板顯示，還可上傳到軟體，並記入測試報告。

此外，VCS 500N7T 還具備接觸控制警示燈和安全內鎖這樣的安全保障功能。

預程式設計的標準測試程式使用非常方便。 通過 VCS 500N7T 的快速啟動測試程式，

使用者可以在測試過程中線上調整測試參數，

從而對單個被試設備的敏感度閾值作出評估，這一特點最適合於產品研發測試。

操           作

操作簡單

通過前面板功能表和功能鍵，使用者可以快速、準確地編輯測試程式。

控制游標用於對已編定測試程式的所有測試參數進行快速控制，

使測試過程變得非常簡單，並確保每一測試步驟都能夠正確無誤地進行。

軟           體

控制及報告生成軟體 iec.control

iec.control 是非常人性化的控制軟體，它使用方便、使用者介面結構清晰、

靈活性強，各項操作功能及 EM TEST 標準庫使用者可以輕鬆完成自訂測試程式。

它能夠自動識別所連接的 EM TEST 測試設備並進行自動設定。

其強大的報告功能可以説明使用者生成滿足國際要求的測試報告。

iec.control 支援 Windows 2000、Windows XP、Windows Vista 和 Windows 7 作業系統。

遠端控制通過 USB 或 GPIB 介面來完成。 iec.control 支援 NI 公司的多種 GPIB 卡。

附      屬    設    備

CNV 503 - 用於浪湧測試的三相耦合 / 去耦網路

EM TEST 提供一系列針對浪湧測試的全自動三相耦合 / 去耦網路，

可以擴展針對三相被試設備的測試能力，網路的額定電流最大可達 100 A。

EM TEST 提供一系列針對脈衝群和浪湧測試的全自動三相耦合 / 去耦網路，

以拓展針對三相被試設備的測試能力。 網路的標稱電流最大可達 100 A。

CNV 504N / 508N 耦合 / 去耦網路能夠將浪湧脈衝耦合到 I / O 線，

信號 / 資料線和通信線上，滿足 IEC / EN 61000-4-5 標準要求。

CNV 504T / 508T 耦合網路適用于通信線的浪湧 / 通信浪湧測試，

符合 IEC / EN 61000-4-5 標準。

附           件

MS 100N - 磁場線圈

CNV 504 / 508 T 系列 - 耦合/去耦網路

CNV 504S/508S 系列 - 耦合/去耦網路

CNV 504N/508N

EN 300329
EN 300340
EN 300342-1
EN 300386-2
EN 300386 V1.3.2
EN 301489-1
EN 301489-17
EN 301489-24
EN 301489-7
EN 61000-4-5
EN 61000-4-9
EN 61000-6-1
EN 61000-6-2
FCC 97-270 (part 68)
IEC 60255-22-5
IEC 61000-4-5
IEC 61000-4-9
IEC 61326
IEC 61850-3
ITU-T K.12
ITU-T K.20
ITU-T K.21
ITU-T K.45
