組合波模擬器

浪湧脈衝的發生，是由雷電直接或間接地擊中戶外電路所致。 這

將引起電流或電磁場產生瞬態的高壓或大電流。

此外，源自開關干擾和系統故障的開關瞬變，也是浪湧的另一來源。

由於這一現象的特性，幾乎所有電子電氣設備都會受到浪湧的影響，

這更加證明了廣泛進行浪湧測試的必要性。

進行測試的浪湧電壓應能大到數千伏特，而浪湧電流則應達數千安培。

• 浪湧脈衝電壓 / 電流可達 12 kV / 6 kA

• 單相或三相耦合網路，電流可達 100 A（外置選件）

• 失效偵測功能

• 警示燈控制

• 安全鎖

• 標準測試程序

• USB 和 GPIB 介面

優           點

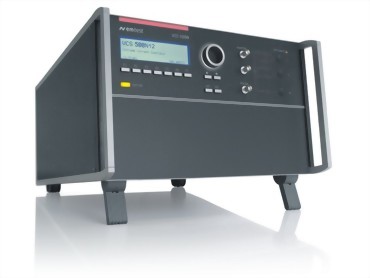

VCS 500N12 - 12 kV / 6 kA 組合波雷擊模擬器

VCS 500N12 組合波雷擊模擬器能夠產生測試電壓最高可達 12 kV，

測試電流最大可達 6 kA 的浪湧脈衝，適用于電子元器件測試（例如：通信設備的過壓保護測試）。

通過外置的單相或三相耦合 / 去耦網路，可將模擬器產生的浪湧脈衝施加到電源線上。

耦合網路由 VCS 500N12 控制，可自動設置耦合模式及源阻抗。

VCS 500N12 帶有失效偵測功能，用於監測被試設備水準。

峰值電壓和峰值電流不但可以在前面板顯示，還可上傳到軟體，並記入測試報告。

此外，VCS 500N12 還具備接觸控制警示燈和安全內鎖這樣的安全保障功能。

預程式設計的標準測試程式使用非常方便。

通過 VCS 500N12 的快速啟動測試程式，使用者可以在測試過程中線上調整測試參數，

從而對單個被試設備的敏感度閾值作出評估，這一特點最適合於產品研發測試。

操           作

易於操作

通過前面板功能表和功能鍵，使用者可以快速、準確地編輯測試程式。

控制游標用於對已編定測試程式的所有測試參數進行快速控制，

使測試過程變得非常簡單，並確保每一測試步驟都能夠正確無誤地進行。

軟           體

控制及報告生成軟體 iec.control

iec.control 是非常人性化的控制軟體，它使用方便、使用者介面結構清晰、

靈活性強，各項操作功能及 EM TEST 標準庫使用者可以輕鬆完成自訂測試程式。

 它能夠自動識別所連接的 EM TEST 測試設備並進行自動設定。

其強大的報告功能可以説明使用者生成滿足國際要求的測試報告。

iec.control 支援 Windows 2000、Windows XP、Windows Vista 和 Windows 7 作業系統。

遠端控制通過 USB 或 GPIB 介面來完成。 iec.control 支援 NI 公司的多種 GPIB 卡。

附    屬    設    備

CNV 503 - 三相耦合 / 去耦網路，用於浪湧測試

EM TEST 提供一系列針對浪湧測試的全自動三相耦合 / 去耦網路，

可以擴展針對三相被試設備的測試能力，網路的額定電流最大可達 100 A。

EM TEST 提供一系列針對脈衝群和浪湧測試的全自動三相耦合 / 去耦網路，

以拓展針對三相被試設備的測試能力。 網路的標稱電流最大可達 100 A。

CNV 504N / 508N 耦合 / 去耦網路能夠將浪湧脈衝耦合到 I / O 線，信號 / 資料線和通信線上，

滿足 IEC 61000-4-5 標準要求。

附           件

MS 100N - 磁場線圈

EN 61000-4-5
EN 61000-4-9
IEC 60255-22-5
IEC 61000-4-5
IEC 61000-4-9
IEC 61326
IEC 61850-3
ITU-T K.12
ITU-T K.20
ITU-T K.45
