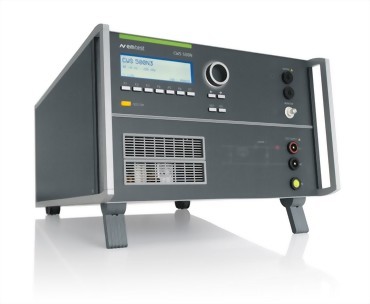

CWS 500N3 - 紋波雜訊和磁場輻射測試

CWS 500N3 主要應用於汽車以及航空航太領域。

各種國際標準和軍用標準都要求做低頻磁場測試。

除此之外，汽車領域還需要在直流供電線上疊加正弦信號(紋波雜訊)，

做傳導抗擾度的測試。 CWS 500N3 基於組合一體化的設計理念，

為您提供了針對上述測試要求的最優方案。

它滿足 SAE J1113-2，ISO11452-8，DO 160D / E (第 18 節)

和 MIL-STD-461D / E (CS101，CS109 和 RS101) 標準。

• 超小型交 / 直流電源線紋波雜訊和磁場輻射模擬器

• 內置低頻信號發生器

• 內置低頻放大器

• 內置 2 : 1 低頻變壓器

• 內置頻選電壓和電流計

• 內置負載電阻

• 自動校準

優           點

一體化低頻測試設備 - 簡單、快速、可靠

CWS 500N3 基於組合一體化的設計理念，

為您提供了針對傳導低頻和低頻磁場抗擾度測試的最優方案。

CWS 500N3 包括了標準要求的低頻信號發生器、音訊放大器、2:1 低頻變壓器、

選頻電流電壓監測器以及負載電阻。 遠端控制軟體icd.control 支援測試程式、

控制外部測量設備以及自動生成包含所有測試資料的測試報告。

操           作

易於操作

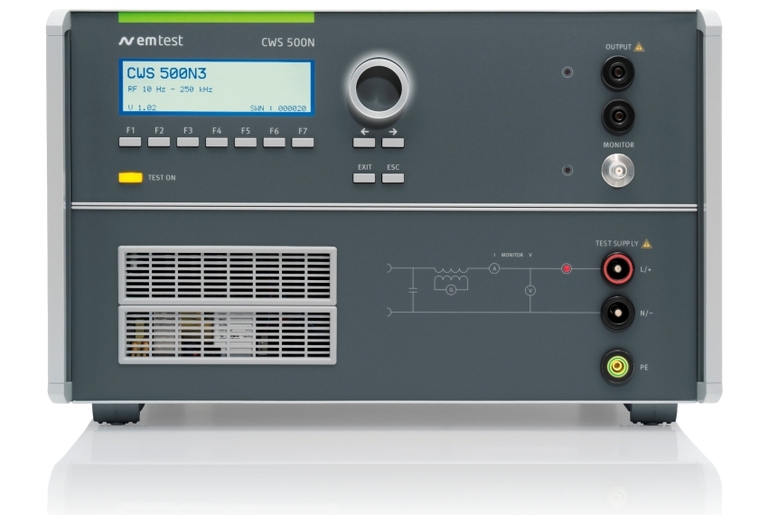

通過前面板功能表和功能鍵，

使用者可以快速、準確地編輯測試程式。

控制游標用於對已編定測試程式的所有測試參數進行快速控制，

使測試過程變得非常簡單，

並確保每一測試步驟都能夠正確無誤地進行。

軟          體

icd.control - 形成完整的低頻測試系統

icd.control 軟體的標準庫，支援低頻傳導抗擾度和低頻磁場抗擾度測試，

符合國際標準及製造廠商標準。

並能生成包含所有測試結果的測試報告。

其他型號

連續波類比的歷史已超過90年。

CWS 500N 系列產品不僅能覆蓋基於 IEC 61000-4-6 標準的

工業測試應用所需的大部分頻率範圍，

而且 EM TEST 還能提供針對低頻率範圍或大電流注入的特殊測試方案，

以及針對汽車、航空和軍用領域的 TEM 小室和微波的測試方案。

CWS 500N4 能夠滿足 IEC 61000-4-16 標準

對於在電源線、控制、信號和交流埠應用共模干擾的電氣、

電子設備進行低頻測試應用的要求。

Chrysler CS-11979
DaimlerChrysler DC-10614
DaimlerChrysler DC-10615
DO 160 Section 18
Fiat 7.Z0450 (2004)
Ford EMC-CS-2009.1
Ford FMC1278
GMW 3097 (2006)
ISO 11452-10
ISO 11452-8
EMC-CS-2010JLR V1.1 (2011-01)
MIL STD 461 D CS 101
MIL STD 461 D CS 109
MIL STD 461 D RS 101
MIL STD 461 E CS 101
MIL STD 461 E CS 109
MIL STD 461 E RS 101
MIL STD 461 F CS 101
MIL STD 461 F CS 109
MIL STD 461 F RS 101
MIL STD 461 G CS 101
MIL STD 461 G CS 109
MIL STD 461 G RS 101
PSA B21 7110 Rev.C, Ad. 2010-05
Renault 36.00.808/--G
Renault 36.00.808/--H
Renault 36.00.808/--J
Renault 36.00.808/--K
SAE J1113-2
Tata TST/TS/WI/257
Volvo STD 515-0003
VW TL 825 66
