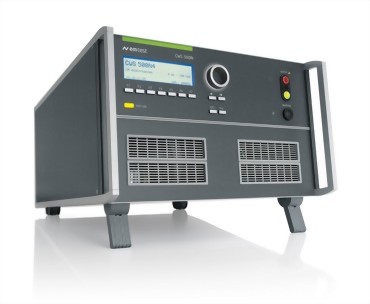

CWS 500N4 - 共模傳導干擾測試

CWS 500N4 是目前最先進的超小型一體化

 0 Hz (DC) - 165 kHz 共模傳導干擾測試方案。

 按照 IEC 61000-4-16 標準要求，

該設備能夠覆蓋在 DC，16 2 / 3 Hz，

50 Hz 和 60 Hz 頻點上進行 4 個測試等級的連續模式和短時模式測試，

並且也可以進行 4 個測試等級的從 10 Hz 至 165 kHz 的掃頻模式測試。

此外，CWS 500N4 還滿足 TR 50579 標準和 IEC 61000-4-19 標準 Annex C（草稿）

關於電能計量裝置的測試要求.

• 符合 IEC 61000-4-16 標準的超小型共模傳導干擾測試設備

• 內置低頻信號發生器和低頻放大器

• 掃頻模式頻率範圍 15 Hz - 165 kHz

• 內置用於直流測試的整流模組

• 符合 IEC 61000-4-19 標準 Annex C 的電能計量裝置測試選件（可選）

• 內置電壓表（均方根值）

• 在連續模式和短時模式下，測試頻率為 DC，16 2 / 3 Hz，50 Hz 和 60 Hz

• USB 介面

• 內置半導體功率開關

優          點

一體化共模傳導干擾測試設備 - 輕鬆、快速、可靠

CWS 500N4 包含完成 IEC 61000-4-16 標準

要求的全相容測試所需的各種必要元件，

如信號發生器、低頻放大器、直流整流器模組、

半導體功率開關及電壓和電流均方根值測量設備。

CWS 500N4 在連續模式的各個測試頻率 (DC, 16 2/3 Hz, 50 Hz 和 60 Hz) 下

都可產生 30 V 信號，且無需任何外置電壓源即可實現 15 Hz - 150 kHz 掃頻模式測試。

配合使用 MV 2606N2.2，

可以在短時模式的各個測試頻率 (DC, 50 Hz 或 60 Hz，取決於電源線頻率) 產生 300 V 信號。

配合使用可程式設計交流電壓源 ACS 500N2.3，

即可在 16 2/3 Hz 或與電源線頻率不同的頻率下進行測試。

通過 GPIB 和 USB 介面，

可由測試軟體 icd.control 實現遠端控制。 icd.control 支援各種測試程式，

可自動生成包含所有測試資料的測試報告，並具有多種中斷功能。

此外，消費者還可以通過手動操作觸發快速啟動測試程式，

無須軟體控制，即可進行輕鬆、有效、準確的測試。

操           作

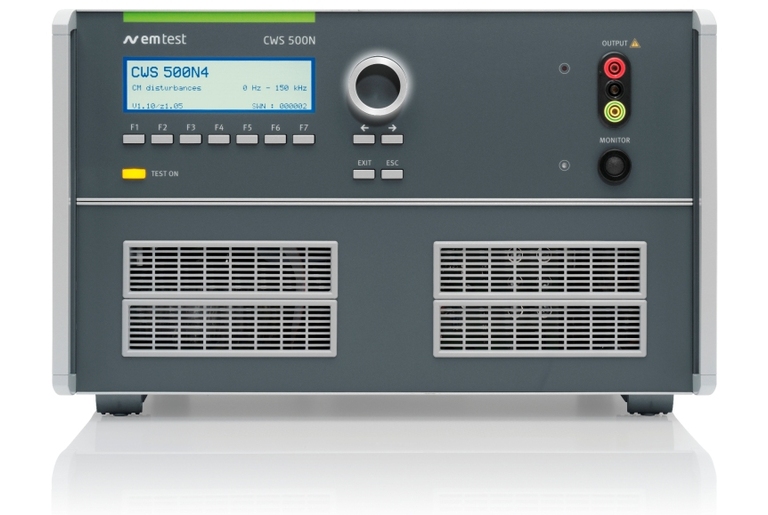

易於操作

前面板的功能表和功能鍵能讓使用者快捷準確的編輯測試路徑。

指標能夠快速控制程式路徑中的所有測試參數，

從而保證測試的可靠性。

軟           體

icd.control - 使 CWS 500N4 成為一套完整的低頻測試系統

icd.control 滿足 IEC 61000-4-16 標準要求，

支援 0Hz - 150kHz 頻率範圍內的共模傳導干擾測試。

通過標準庫，可以對標準要求的各種測試等級

和不同測試模式進行輕鬆、有效、可靠的設置。

測試報告包含所有測試設定和測試結果。

其    他    型    號

DC - 1 GHz 連續波模擬器

連續波類比的歷史已超過九十年。

 CWS 500N 系列不僅能覆蓋

基於 IEC 61000-4-6 標準的工業測試應用所需的大部分頻率範圍，

而且 EM TEST 還提供了針對低頻率範圍和大電流注入的特殊測試方案，

以及針對汽車、航空航太和軍用領域的 TEM 小室和帶狀線的測試方案。

CWS 500N4 符合 IEC 61000-4-16 標準對低頻測試應用的要求，

用於對電子設備的供電、控制、信號和通訊埠進行共模傳導干擾測試。
