CNV 504N / 508N - 信號線/數據線耦合/去耦網絡

將浪湧脈衝和振鈴波脈衝施加到非遮罩非對稱的互聯線路（信號線/資料線），

需要通過獨立耦合/去耦網路來完成。

EM TEST 的 CNV 系列 4 線或 8 線信號線/資料線耦合網路專為這一 應用設計。

按照 EN/IEC 61000-4-5 及 EN/IEC 61000-4-12 標準要求，

根據線上信號的特性，可由電容、空氣放電管或二極體等不同方式實現脈衝的耦合。

• 符合 EN/IEC 61000-4-5 標準 Figure 14 的耦合/去耦網路

• 耦合方式為氣體放電管加電阻器耦合

• 去耦電感為 20mH，電流補償對

• 測試電壓分別可達 4kV、7kV 和 10kV

• 線電壓 50V

• 線電流 1A

優           點

EM TEST CNV 504N/508N 系列耦合/去耦網路是適用于信號線/資料線浪湧和振鈴波測試的多功能耦合網路。

標準的 CNV 504N/508N 型號可進行三種不同的應用：即按照相關標準的要求，

通過電容或氣體放電管方式耦合浪湧脈衝，或通過電容耦合方式耦合振鈴波脈衝。

                                 耦合方式的選擇通過跳線即可完成。

CNV 504N/508N 系列耦合/去耦網路的去耦部分由每線 20mH 的去耦電感組成。

為保護 DUT 測試所需的輔助設備，在信號線/資料線輸入端還包含一個額外的保護電路。

EM TEST CNV 504N/508N 系列耦合/去耦網路能滿足最高可達 10kV 的各種測試電壓，

並可定制滿足更高信號電壓/電流（最高可達 600V 或 4A）的耦合/去耦網路。

此外，EM TEST 還提供各種專用耦合網路，能夠滿足像 EN 50155 標準這樣的鐵路測試應用或其他使用者要求的測試應用。

CNV 504/508 T系列 - 多功能耦合/去耦網路

CNV 504/508 T系列 - 電信用於通信線路的浪湧耦合/去耦網絡

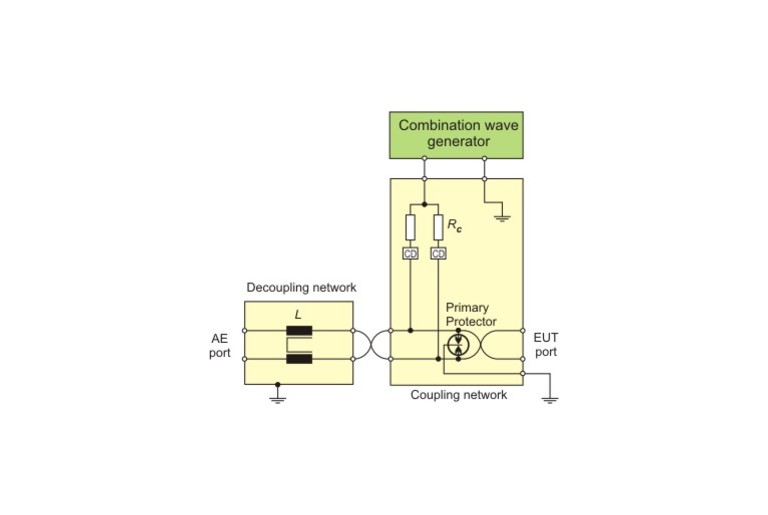

CNV 504/508 T系列也按照IEC 61000-4-5 Ed.3的圖A4設計，沒有主保護器。

如果需要，必鬚根據用戶規格集成附加的主保護器。



通過短路橋和個別設計的耦合器件，用戶可以根據要求輕鬆修改耦合模式和測試線數量。

EM TEST提供CNV 504/508 T系列耦合/去耦網絡，用於測試電壓高達5kV。

EN 61000-4-5
IEC 61000-4-5
ITU-T K.44
