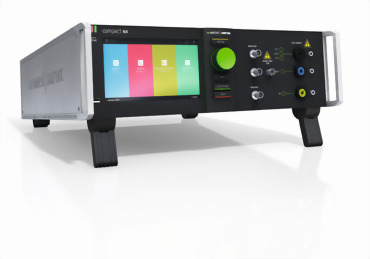

Compact NX5 - 5KV電磁耐受綜合測試系統用於EFT / Burst / Surge / Telecom Surge / DIPS / MF / PF

• 現代化的結構設計與7吋彩色觸控螢幕

• EFT 5.5 kV / Surge 5.0 kV / DIPS 260V,16A or 32A

• 內置單相電源CDN容量最高 400 V / 32 A

• 可手動面板操作,各項測試參數與耦合去耦合線路圖顯示

• 軟體控制可透過Ethernet / USB / Optical等介面

• 可監測峰值電壓和電流輸出

• 可擴充外部三相電源耦合去耦合網路達200A

• DIPS模組符合IEC / EN 61000-4-8 / -11 / -29（DC）

優           點

All in one - 所有你所需要的測試

NX5 bspt系列是最新現代工藝設計的電磁耐受綜合測試系統。

可以依照不同的待測物電源容量來選擇耦合去耦合網路。

NX5可手動面板操作,各項測試參數與耦合去耦合線路圖均清楚的顯示在彩色觸控螢幕上，

遠程軟體控制可透過Ethernet / USB / Optical等介面。

監測端的BNC端子可監測峰值電壓和電流輸出。為了增強安全性要求，

可以使用Interlock和警告燈等功能。

NX5是第一台可自動監測待測物電源的測試系統。會針對監測到的電源線來進行耦合選擇。菜

單設置中將隱去沒有使用到的耦合組合。具有預設的通用測試標準操作簡易。

快速啟動是方便進行基本的標準等級測試。也可以自行更改所需的測試參數。

操           作

易於操作

創新的彩色觸摸螢幕具有簡單明瞭的測試選擇。

開始/停止/暫停鍵由LED鑑指示目前狀態，

使用者能夠快速準確地編寫測試程序。 觸摸螢幕和旋鈕都可以快速設定所有測試參數，

確保簡化測試程序，並確保每一步都能正確執行。


軟           體

iec.control Software for control and documentation

iec.control 是非常人性化的控制軟體，它使用方便、

使用者介面結構清晰、靈活性強，

各項操作功能以及 EM TEST 標準資訊庫使使用者可以輕鬆完成自訂測試程式。

 它能夠自動識別所連接的 EM TEST 測試設備並進行自動設定。

 iec.control 符合國際 / 國家標準和大部分汽車廠家標準的要求，

 並始終根據標準變化的情況對相關資訊進行更新。

 其強大的報告功能可以説明使用者生成滿足國際要求的測試報告。

 iec.control 支援 Windows 7 / Windows 8 / Windows 10作業系統。

 遠端控制則透過Ethernet / USB / Optical等介面來連線。

ECE-R10
EN 300329
EN 300340
EN 300342-1
EN 300386 V1.3.2
EN 301489-1
EN 301489-17
EN 301489-24
EN 301489-7
EN 50121
EN 55024
EN 61000-4-11
EN 61000-4-29
EN 61000-4-4
EN 61000-4-5
EN 61000-4-8
EN 61000-4-9
EN 61000-6-1
EN 61000-6-2
FCC 97-270 (part 68)
IEC 60255-22-5
IEC 61000-4-11
IEC 61000-4-29
IEC 61000-4-4
IEC 61000-4-5
IEC 61000-4-8
IEC 61000-4-9
IEC 61326
IEC 61850-3
ITU-T K.20
ITU-T K.21
ITU-T K.41
ITU-T K.45
