優點
一台測試設備滿足您關於抗干擾測試的全部需求，測試電壓最高可達 7.0 KV

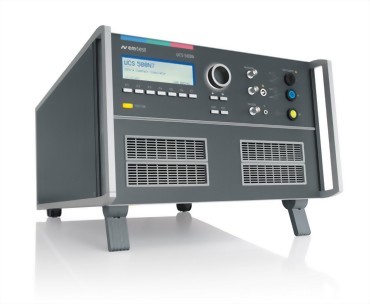

UCS 500N7 能夠進行全相容抗干擾測試，其能夠達到的測試等級遠遠超過一般測試要求。 浪湧測試電壓可達 7.0 kV，滿足 IEC 61000-4-5 和 ANSI / IEEE C62.41 標準要求。 通過選配內置振鈴波模組(選件)，UCS 500N7 還可以進行符合 ANSI / IEEE C62.41 和 IEC 61000-4-12 標準的電源線振鈴波測試。
UCS 500N7 可直接在前面板手動操作，或通過內置 USB 或 GPIB 介面實現遠端控制。 失效偵測功能使得使用者可以基於被試設備狀態來控制正在進行的測試序列。 監測輸出埠(BNC)説明使用者方便地測量和校驗信號。
此外，UCS 500N7 還具備例如自鎖和指示燈這樣的安全保障功能。
預程式設計的標準測試程式使用非常方便。 通過 UCS 500N7 的快速啟動測試程式，使用者可以在測試過程中線上調整測試參數，從而對單個被試設備的敏感度閾值作出評估，這一特點最適合於產品研發測試。
操作
易於操作
通過前面板功能表和功能鍵，使用者可以快速、準確地編輯測試程式。 控制游標用於對已編定測試程式的所有測試參數進行快速控制，使測試過程變得非常簡單，並確保每一測試步驟都能夠正確無誤地進行。
軟體
控制及報告生成軟體 iec.control
UCS 500N7 控制軟體iec.control 是非常人性化的控制軟體，它使用方便、使用者介面結構清晰、靈活性強，各項操作功能以及 EM TEST 標準庫使使用者可以輕鬆完成自訂測試程式。 它能夠自動識別所連接的 EM TEST 測試設備並進行自動設定。 其強大的報告功能可以説明使用者生成滿足國際要求的測試報告。
iec.control 支援 Windows 2000、Windows XP、Windows Vista 和 Windows 7 作業系統。 遠端控制通過 USB 或 GPIB 介面來完成。 iec.control 支援 NI 公司的多種 GPIB 卡。
其他型號
UCS 500N 系列 - 測試電壓最高可達 7 kV 的超小型抗幹 擾信號模擬器
UCS 500N 系列超小型抗干擾信號模擬器用於電快速瞬變 / 脈衝群、浪湧和電壓跌落測試，包含兩種測試等級的模擬器，最高測試電壓分別可達 5.5 kV 和 7 kV。
附屬設備
CNI 503 - 用於脈衝群和浪湧測試的三相耦合 / 去耦網路
EM TEST 提供一系列針對脈衝群和浪湧測試的全自動三
相耦合 / 去耦網路，以拓展針對三相被試設備的測試能
力。 網路的標稱電流最大可達 100 A。
MV 2616 - 用於電壓變化測試的自動調壓器
MV 2616 自動調壓器作為抽頭變壓器的替代測試方案，
能夠按照 IEC 61000-4-11 標準的要求，進行電壓暫
降，短時中斷和電壓變化測試。 此外，還可用於進行自
動磁場測試。
V 4780 - 固定抽頭變壓器，用於電壓暫降和短時中斷測試
V 4780 固定抽頭變壓器可以按照 IEC 61000-4-11 Ed.2:2004 標準的要求為電壓暫降和短時中斷測試提供所需電壓。
V 4780S2 - 抽頭變壓器，用於電壓暫降和短時中斷測試
V 4780S2 抽頭自動變壓器可以按照 IEC 61000-4-11 Ed.2:2004 標準的要求為電壓暫降和短時中斷測試提供所需電壓。 與手動操作的 V 4780 相，V 4780S2 可以根據所選的電壓等級自動切換抽頭。
CNV 504N/508N - 用於浪湧測試的信號 / 資料線耦合 / 去耦網路
CNV 504N / 508N 耦合 / 去耦網路能夠將浪湧脈衝耦合到
I / O 線，信號 / 資料線和通信線上，滿足 IEC 61000-4-5 Ed 3.0
標準要求。
附件
MS 100N - 磁場線圈，用於工頻磁場和脈衝磁場測試
MS 100N 是一個 1 m * 1 m 的磁場線圈，符合 IEC / EN
61000-4-8 和 IEC / EN 61000-4-9 標準的要求。 該線圈可
以輕鬆移動，能夠調節高度，並可進行 360 度旋轉。
當需要產生低等級的工頻磁場強度時，可配合使用電流互
感器 MC 2630。 針對 100 A / m 以上的高等級場強測試，
則需要配合使用 MC 26100 電流互感器。
HFK - 電容耦合鉗
HFK 電容耦合鉗完全滿足 IEC 61000-4-4 標準要求。
ITP - 抗擾度測試探頭元件
ITP 是產品研發診斷測試控管。 它包含多種近場探頭，能夠定位某一系統中或印刷電路板上的薄弱點。 脈衝群模擬器則用於產生干擾信號。
CA EFT kit - 電快速瞬變 / 脈衝群校驗元件
按照 IEC 61000-4-4 Ed.2 標準的要求，脈衝群發生器的特
性需由 50 ohm 和 1,000 ohm 兩種不同的負載進行驗證。
EM TEST 為使用者提供包含這兩種負載電阻和一個配接器在
內的校準元件，用來對被 試設備輸出埠進行校驗。
CA HFK kit - 電容耦合鉗校驗元件
2012 年發佈的 IEC / EN 61000-4-4 標準 Ed 3.0 建議通過 50 ohm 同軸負載對電容耦合鉗進行校準。
將電容耦合鉗 HFK 連接到電快速 / 瞬變脈衝群模擬器的 50 ohm 輸出埠，並將 HFK 上的絕緣板連接到 50 ohm 同軸負載電阻，即可對電容耦合鉗的電快速瞬變 / 脈衝群波形進行驗證。
>
