4 系列模組化直流負載允許多通道載入系統很容易用來配置。
可用的載入模組範圍從單通道和雙通道對應用程式特定的 LED 模擬器模組。
大型機在 4 系列可容納最大 1200W 的直流負載能力和大型機每 8 荷載與 1、 2 或 4 模組。
如果您無法找到您正在尋找這些產品頁面上，
聯繫我們通過電話或電子郵件來討論應用程式的要求與我們的電源專家之一。
自我調整電源 4 系列的可程式設計直流電子負載模組非常適合用於測試多個輸出 ac/DC 電源、 DC/DC 變換器、
電池充電器、 LEDlighting 電源和其他電源產品。
高功率密度的 4 系列允許達 8 荷載將安裝在單個 19 ″
寬機架安裝式大型機。對於較小的需求，大型機與兩個插槽或單個插槽也可用。
4 系列套共有 12 不同的模組類型提供各種各樣的可能的電壓、 電流、 功率和功能的選擇。
起價 75 瓦特和至 300 瓦每個模組，所有模組都提供雙射程為最佳精度和解析度。
電壓範圍在 60Vdc 開始，延伸至 500Vdc.特殊 LED 類比載荷是供照明應用，
到 （41D/42D 模型） 500Vdc。
注︰ 到 600Vdc 4 系列負載上的電壓要求，聯繫工廠的特別報價。

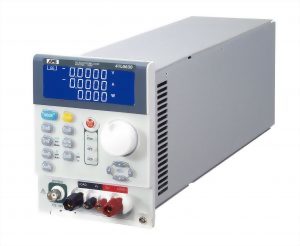

Single Channel Modules
|
Model
|
41L0630
|
41L0660
|
41L2512
|
41L5012
|
41L0615
|
|
OPERATING RANGES
|
|
Power Ranges
|
0 – 15 W
|
0 – 150 W
|
0 – 30 W
|
0 – 300 W
|
0 – 30 W
|
0 – 300 W
|
0 – 30 W
|
0 – 300 W
|
0 – 7.5 W
|
0 – 75 W
|
|
Current Ranges
|
0 – 3 A
|
0 – 30 A
|
0 – 6 A
|
0 – 60 A
|
0 – 1.2 A
|
0 – 12 A
|
0 – 1.2 A
|
0 – 12 A
|
0 – 1.5 A
|
0 – 15 A
|
|
Voltage Range
|
60 V
|
60 V
|
250 V
|
500 V
|
60 V
|
|
Minimum Voltage
|
0.6V @ 30A
|
0.6V @ 60A
|
1.0V @ 12A
|
6.0V @ 12A
|
0.3V @ 15A
|
|
OPERATING MODES
|
Constant Current (CC), Constant Resistance (CR), Constant Voltage (CV), Constant Power (CP)
|
|
PROTECTION
|
Over Power (OP), Over Current (OC), Over Voltage (OV), Over Temperature (OT)
|
DYNAMIC OPERATION
|
|
T high & T low
|
50 μsec TO 9.999s (20 kHz)
|
|
Slew Rate
|
2.0 – 125 mA / μsec
|
20 – 1250 mA / μsec
|
4 – 250 mA / μsec
|
40 – 2500 mA / μsec
|
8 – 50 mA / μsec
|
8 – 500 mA / μsec
|
0.8 – 50 mA / μsec
|
8.0 – 500 mA / μsec
|
1.0 – 62.5 mA / μsec
|
10.0 – 625 mA / μsec
|
|
METERING
|
|
Voltage Read – back Ranges
|
0 – 6.0 V
|
0 – 60.0 V
|
0 – 60.0 V
|
0 – 60.0 V
|
0 – 30.0 V
|
0 – 250 V
|
0 – 60.0 V
|
0 – 500 V
|
0 – 6.0 V
|
0 – 6.0 V
|
|
Current Read – back Ranges
|
0 – 3.0 A
|
0 – 30.0 A
|
0 – 6.0 A
|
0 – 60.0 A
|
0 – 1.2 A
|
0 – 12.0 A
|
0 – 1.2 A
|
0 – 12.0 A
|
0 – 1.5 A
|
0 – 15.0 A
|
|
SHORT CIRCUIT
|
|
Programmable Short
|
BUILT – IN
|
|
Max. Short Current
|
30 A
|
60 A
|
12 A
|
12 A
|
15 A
|

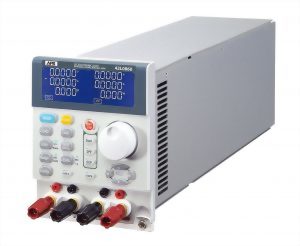

Dual Channel Modules
|
Model
|
42L0860
|
42L0824
|
40L0803
|
|
OPERATING RANGES
|
|
Power Ranges
|
0 – 25W / 0 – 250W
|
0 – 5W / 0 – 50W
|
0 – 12W / 0 – 120W
|
0 – 12W / 0 – 120 W
|
0 – 4 W / 0 – 40 W
|
0 – 4 W / 0 – 40 W
|
|
Current Ranges
|
0 – 3 A
|
0 – 30 A
|
0 – 6 A
|
0 – 60 A
|
0 – 1.2 A
|
0 – 12 A
|
|
Voltage Range
|
0 – 80 V
|
0 – 80 V
|
0 – 80 V
|
0 – 80 V
|
0 – 80 V
|
0 – 80 V
|
|
Minimum Voltage
|
0.8 V @ 60 A
|
0.8 V @ 6 A
|
0.8 V @ 24 A
|
0.8 V @ 24 A
|
0.3 V @ 3 A
|
0.3 V @ 3 A
|
|
OPERATING MODES
|
Constant Current (CC), Constant Resistance (CR), Constant Voltage (CV), Constant Power (CP)
|
|
PROTECTION
|
Over Power (OP), Over Current (OC), Over Voltage (OV), Over Temperature (OT)
|
DYNAMIC OPERATION
|
|
T high & T low
|
0.050 – 9.999 / 99.99 / 999.9 / 9999ms (20 kHz)
|
|
Slew Rate
|
4mA – 250mA/μs
|
0.4mA – 25mA/μs
|
1.6mA – 100mA/μs
|
0.2mA – 12.5mA/μs
|
|
Slew Rate
|
40mA – 2500mA/μs
|
4mA – 250mA/μs
|
16mA – 1000mA/μs
|
2mA – 125mA/μs
|
|
METERING
|
|
Voltage Read – back Ranges
|
0 – 6 V / 0 – 81 V
|
|
Current Read – back Ranges
|
0 – 6.0A / 0 – 60.0A
|
0 – 0.6A / 0 – 6.0A
|
0 – 2.4 A / 0 – 24.0 A
|
0 – 0.3 A / 0 – 3.0 A
|
|
Power Read – back Ranges
|
0 – 250.0 W
|
0 – 50.0 W
|
0 – 120.0 W
|
0 – 40.0 W
|
|
MAX. SHORT CURRENT
|
60 A
|
6 A
|
24 A
|
3 A
|
LED Modules
|
Model
|
41D3024
|
41D5012
|
41D5024
|
42D5006
|
|
OPERATING RANGES
|
|
Power Ranges
|
0 – 300 W
|
0 – 300 W
|
0 – 300 W
|
0 – 150 W
|
0 – 150 W
|
|
Current Ranges
|
0 – 6 A
|
0 – 24 A
|
0 – 6 A
|
0 – 12 A
|
0 – 6 A
|
0 – 24 A
|
0 – 1.5A/0 – 6A
|
0 – 1.5A/0 – 6A
|
|
Voltage Range (1)
|
0 – 300 V
|
0 – 500 V
|
0 – 500 V
|
0 – 500 V
|
0 – 500 V
|
|
Minimum Voltage
|
3 V @ 24 A
|
6 V @ 12 A
|
6 V @ 24 A
|
4 V @ 6 A
|
4 V @ 6 A
|
|
OPERATING MODES
|
LED, Constant Current (CC), Constant Resistance (CR), Constant Voltage (CV), Constant Power (CP)
|
LED, CC, CR, CV
|
|
PROTECTION
|
Over Power (OP), Over Current (OC), Over Voltage (OV), Over Temperature (OT)
|
DYNAMIC OPERATION
|
|
T high & T low
|
0.050 / 9.999 / 99.99 / 999.9 / 9999 ms (20 kHz)
|
N/A
|
|
Slew Rate
|
4.8 – 300 mA /μs
|
19.2 – 1200 mA /μs
|
2.4 – 150 mA /μs
|
9.6 – 600 mA /μs
|
4.8 – 300 mA /μs
|
19.2 – 1200 mA /μs
|
N/A
|
|
METERING
|
|
Voltage Read – back Ranges
|
0 – 30V/0 – 150V/0 – 300V
|
0 – 60V/0 – 300V/0 – 600V
|
0 – 60V/0 – 300V/0 – 600V
|
0 – 60V/0 – 300V/0 – 600V
|
|
Current Read – back Ranges
|
0 – 6.0 A
|
0 – 24 A
|
0 – 3.0 A
|
0 – 12 A
|
0 – 6.0 A
|
0 – 24 A
|
0 – 1.5A/0 – 6A
|
0 – 1.5A/0 – 6A
|
|
Power Read – back Ranges
|
0 – 300.0 W
|
0 – 300.0 W
|
0 – 300.0 W
|
0 – 300.0 W
|
|
DIMMING CONTROL
|
Range: 0 – 12 V / Freq Range: DC – 1KHz / Duty Cycle: 1% – 99%
|
|
SHORT SIGNAL OUTPUT
|
12 V / 100 mA max
|
Note (1): For voltage requirements up to 600Vdc on 4 Series loads, contact factory for special quote.
Mainframes
|
Mainframe
|
44M01
|
44M02
|
44M04
|
|
No. of Slots
|
1
|
2
|
4
|
|
Supports
|
41L0630, 41L0660, 41L2512, 41:5012, 41L0616
42L0860, 42L0824, 42L0803
41D3024, 41D5012, 41D5024, 42D5006
|
|
Max Po Wer
|
300 W
|
600 W
|
1200 W
|
|
AC Input
|
100-115Vac ±10% or 200-230Vac ±10%
|
|
Frequency
|
50 / 60 Hz ±3Hz
|
|
Po Wer (max.)
|
40 W
|
60 W
|
150 W
|
|
Dimensions (Hx WxD)
|
177 x 160 x 452mm
7.0 x 6.3 x 17.8″
|
177 x 269 x 452mm
7.0 x 10.6 x 17.8″
|
177 x 440 x 445mm
7.0 x 17.3 x 17.5″
|
|
Weight
|
5.5 kg / 12.2 lbs
|
7.5 kg / 16.5 lbs
|
9.3 kg / 20.5 lbs
|
最大值。每個模組的功率 300W
擴展的電壓範圍，0 — — 500 Vdc
最大值。電流範圍 60 Adc
單負載、 雙重負載和可用的 LED 負載模組
每個主機的達 8 負載輸入
到 1200W 的並聯模組
多個負載的同步的操作
特殊的 LED 負載模型可用於照明應用
操作模式︰ CC、 CP、 CR、 CV 和 LED
內置短路試驗
在當前的保護測試模式
在電源保護測試模式
靜態和動態的抄送模式
可用的介面選項包括 USB、 RS232、 gpib 介面和局域網
CE 標誌
載入的多功能性
配備功能強大的微控制器和友好的使用者控制項的所有 ASP 4 系列負載提供涵蓋廣泛的負載應用的能力。
建立計量中電壓、 電流、 功率和電阻。
電源電源測試
與達 8 負載管道的各種行動，42 L 載入模組支援多個輸出功率的電源和交流/直流轉換器的測試。
能夠載入所有產出的同時，一次測試達八個單輸出直流電源提供了顯著性檢驗在高電壓生產環境中的輸送量。
電源的設計
新的電力供應設計與內置功能，如過電流保護 (OPC) 試驗和功率保護 (OPP) 試驗和動態恒定電流波形測試，
可根據設計規格可徹底的評估。類比輸入的模式允許任意的電流波形，要應用於一個單元測試以及下。
電池充電/放電測試
時間序列分析具體的放電電流水準作為電池電壓的函數允許的表徵與效能測試不同的電池化學配方。
高當前解析度和精度的 4 系列載入模組支援的很小的電池的可攜式裝置的應用程式測試。
LED 照明
41 D 與 42D 負載模組專為設計支援 LED 照明應用通過允許精度模擬的 LED 負載特性類比。
這些模組類比 LED V-曲線基於的 Vd 和 Rd 輸入設置。調光 LED 供應發展和測試、
41 D 和 42D 模組包括 PWM 調光輸出信號與可程式設計工作週期和頻率。
最近更新與當前支援的較高水準，多個電壓範圍為較高的精度和解析度，
41D/42D LED 負載提供照明應用提供最佳的價格性能。
