TSS 500M2F - 通訊浪湧發生器，

符合 FCC part 68 標準對浪湧 A 脈衝的測試要求

通訊網路很容易受到雷擊干擾，

因此與戶外裝置/設備相連接的通信設備需要有適當的保護來抵禦浪湧脈衝的干擾，

以便在雷電天氣中正常工作。

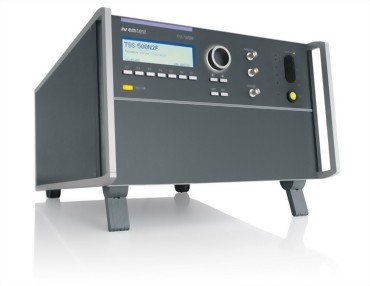

TSS 500N 系列通信浪湧模擬器即是用來對通信設備抗擾度進行驗證的電磁相容測試儀器。

TSS 500N2F 能夠按照 FCC 97-270 (part 68) 標準

要求對被試設備進行浪湧 A 脈衝測試和交流電源線浪湧測試

• 滿足 FCC part 68 標準 Surge A 浪湧脈沖和電源線浪湧測試

• 測試脈衝包括 2 / 10 us, 10 / 560 us 和 10 / 160 us

• 針對每種脈沖自動設置源阻抗

• 內置耦合 / 去耦網絡，適用於通信端口測試

• 內置耦合 / 去耦網絡，適用於交流電源端口測試

• 支持標準測試程序

• 支持手動操作

• USB 和 GPIB 介面

優           點

TSS 500N2F - 完全滿足 FCC 97-270 (part 68) 標準對浪湧 A 脈衝的測試要求

TSS 500N2F 的研發，為通信浪湧測試提供了一台操作異常簡便的測試設備，

它符合 FCC 97-270 (part 68) 標準對於 2 線應用的浪湧 A 金屬脈衝和縱向脈衝的測試要求。

TSS 500N2F 內置了用於連接通訊連接埠和交流電源埠測試的耦合/去耦網路。

在進行通訊連接埠測試和電源線測試時，無需連接任何外置的耦合網路。

只需將 TSS 500N2F 與被試設備相連接，即可立即開始測試。

預程式設計的標準測試程式使用非常方便。

此外， TSS 500N2F 還提供快速啟動測試程式，

使用者可以在測試過程中線上調整測試參數，

從而對單個被試設備的敏感度水準作出評估。

易於操作

通過前面板功能表和功能鍵，使用者可以快速、 準確地編輯測試程式。

控制游標用於對已編定測試程式的所有測試參數進行快速控制，

使測試過程變得非常簡單，確保每一測試步驟都能正確無誤地進行。

軟           體

iec.control - 遠端控制及報告生成軟體

iec.control 是非常人性化的控制軟體，

它使用方便、使用者介面結構清晰、 靈活性強，

各項操作功能及 MTEST標準庫使用者可以輕鬆完成自訂測試程式。

它能夠自動識別所連接的 EM TEST 測試設備並進行自動設定。

其強大的報告功能可以説明使用者生成滿足國際要求的測試報告。

iec.control 支援 Windows 2000、Windows XP、Windows Vista 和 Windows 7 作業系統。

遠端控制通過 USB 或 GPIB 介面來完成。 iec.control 支援多種 GPIB 卡。

其    他    型    號

TSS 500N 系列通信浪湧模擬器能夠覆蓋 Bellcore GR-1089-Core、FCC 97-270 (part 68)、

各項 ITU-T 標準以及多項 EN/IEC 標準和其他國際通信標準對通信浪湧測試的要求。

FCC 97-270 (part 68)
TIA-986-B
