• BS 200N100 - 電子開關，60 V 直流 / 100 A

• 電壓瞬斷 100 A 時 < 1.2 V，25 A 時 < 0.2 V

• 最高峰值電壓 1,000 V

• 逆極性 / 短路保護功能

• BSM 200N40 - 機械開關，12/24 V 直流 / 40 A

• AN 200N100 - 符合 ISO 7637，CISPR 25，CISPR 16 標準

• 頻率範圍 100 kHz - 125 MHz

• 1,000 V 直流，250 V 交流 (頻率最高可達 1 kHz)

• 電流最大 100 A 交流 / 直流，連續

• 插入損耗 < 3 dB

優    點

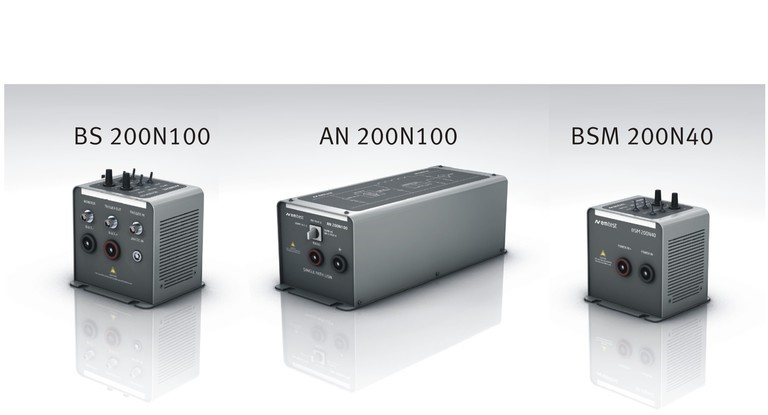

EM TEST 汽車暫態輻射測量系統包含 BS 200N100 電子開關，

AN 200N100 人工電源網路和 BSM 200N40 機械開關也可分別選購。

這是一套便於使用，經濟便攜的測量系統，完全滿足 ISO7637-2 標準。

設備體積小，互連距離短，能夠滿足標準對測試間距的要求。

另有選件電阻箱 RS-Box，帶有分流電阻，

可以按照ISO 7637-2:2004 和 ISO 7637-2:2011 標準的要求進行發射測量。

RS-Box 能夠提供上述標準所要求的 40 ohm 分流電阻，以及其他測試所需分流電阻值，

如 10 ohm，20 ohm和 120 ohm。

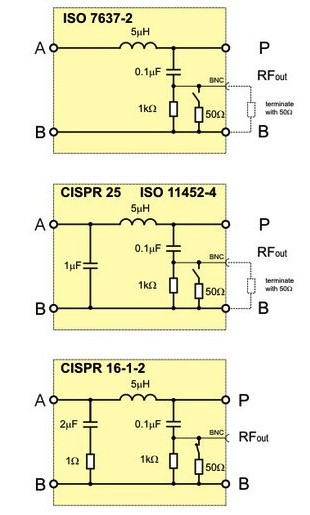

三合一人工電源網路

AN 200N100 是一台多用途的人工電源網路，

能夠滿足四種不同標準的阻抗要求。多種設置通過兩個開關來完成。

 一個開關用於設置 AN 200N100 的電源輸入(ISO 7637-2 標準：無電容；CISPR 25 和 ISO 11452-4標準：電源輸

入端帶有 1 uF 電容；CISPR 16-1-2 標準：電源輸入端帶有串聯的 2 uF 電容和 1 ohm 電阻)。

另一個開關用於按照需求切換內置的 50 ohm 終端電阻。

AN 200N100 完全滿足多種測試需求，

能夠按照不同的標準要求提供典型阻抗特性。
