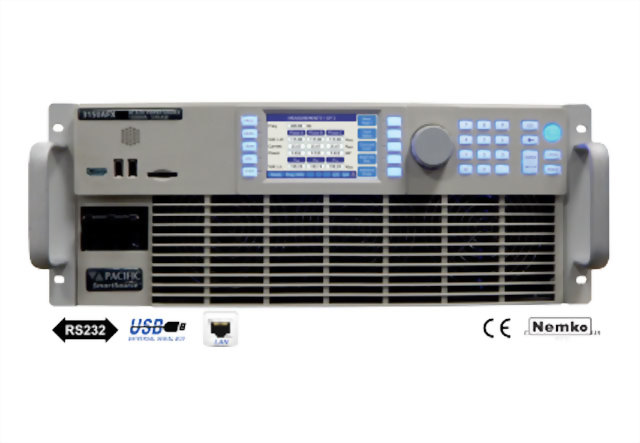

AFX系列是高功率開關電源，可輸出AC，DC和AC+ DC，功率範圍從6kVA到60kVA，

支援單相、分相和三相輸出。 AFX系列採用了最新的數位轉換技術，

15 kVA/kW的機櫃僅4U（7」）高，功率密度在行業內是最高的。

控制和操作功能提供了高程度的多功能應用且方便操作。

應用範圍從簡單的手動控制頻率轉換到諧波抗擾度測試和複雜的瞬態模擬。

AFX系列通過數位化控制進行能量轉換，高頻脈寬調製，使設備安靜、高效地運行。

電源規格
輸出頻率：
DC, 15 ~ 1,200 Hz. 滿功率

輸出模式:
AC, DC, AC+DC, DC+AC
輸出相位：
單相、分相和三相

AC輸出範圍：
0 – 300 Vrms L-N / 0-520 Vrms L-L 恒功率模式
DC電壓範圍：
0 – 425 Vdc 恒功率模式
機械規格
所有AFX系列電源的機框都是19英寸寬。 15kVA以上的型號需要一台主機和一台或多台從機並聯，

從機不含控制器。 3300AFX到3600AFX以機櫃形式提供，保護所有內部輸入和輸出配線、接線端子和並機線。

裝配：
標準機櫃19英寸寬，可選配滑軌。


高：
參見型號表。


深：
從前面板到後面板約25英寸。


散熱： 前面板進風後面板出風。 自動控制風扇速度從而降低噪音並延長風扇壽命。 節能睡眠模式降低了能量消耗並延長了產品壽命。


擴大交流電源到自動測試系統
系統集成

太平洋電源的智慧電源可使工程師方便地通過行業標準軟體自動進行測試。 AFX系列提供標準的乙太網/LAN連接，

瀏覽器介面，LXI（LAN擴展）確保與其它LXI儀器和IVI（可互換虛擬儀器驅動程式）驅動的可操作性加快ATE測試程式的開發。

主要功能特性

輸出頻率範圍DC, 15 ~ 1,200 Hz
恒功率模式，單電壓範圍：300V L-N/520V L-L/425Vdc，操作範圍廣。
精確測量電壓、電流、有效功率、視在功率、功率因數及峰值因數
可相容UPC Studio
可通過前面板或指令選擇1、2或3相輸出。
可輸出正弦波、方波、三角波、THD 和任意波形。
AC輸入： 208-240V 或 380-480V 3 Phase ，有PFC模組。
99組程式帶有針對穩態和動態應用的瞬態。
持續自我校準功能 (CSC)
CSC啟用時，AC和DC模式下的電壓精度為02%
功率範圍：6 kVA~60 kVA
標配介面：相容SCPI的RS-232, USB 和乙太網介面。
可通過LXI協定，嵌入式Web伺服器進行遠端控制
IVI 設備驅動
通過CE (EMC/Safety) 和Nemko (Safety) 認證
99靜態和動態暫態測試存儲程式
持續自我校準（CSC）
精密電壓程式設計 – 0.02％，與CSC從事AC和DC模式
從6千伏安功率水準60千伏安
標準RS-232，USB和乙太網介面與SCPI相容
LXI標準LAN /乙太網嵌入式Web伺服器
IVI儀器驅動程式
CE（EMC/安全）和Nemko可以（安全）標誌
設計提供交流和直流電源的總量控制
AC和DC模式的控制

所有AFX系列電源都配備了一個數位化可程式設計控制器。
可通過前面板或匯流排控制輸出模式、相位等。
所有操作功能都可通過前面板控制或通過RS-232、USB、LAN 介面進行遠端控制。 相容IVI 設備驅動。
特別AFX系列操作特點
AFX系列特殊功能

持續自我校準
提供更高精度的交流輸出電壓。 當啟用時以電源內部電壓表為參考，精度提高到±0.1%。

單一電壓範圍，恒功率輸出
高低壓範圍無需切換，在低電壓時可得到更高電流輸出。

波形庫

波形庫可存儲多達16個不同的波形，可作為穩態或暫態回應的一部分或在任何輸出相位中作為暫態測試程式的一部分。

 存儲位置為1的波形庫是一個不可編輯的高解析度正弦波。 存儲位置2-16的波形庫可以編輯且可以任意替換。

提供了一個輸出觸發器用於同步外部測試設備到實際瞬態。

基於週期的瞬態

創建和執行瞬態用以替代在任何或所有相位的波形的1-100個週期。 被替代的波形可在波形庫選擇和/或修改。
