通過高頻脈寬調製技術進行電源轉換，得以實現低溫、安靜且高效率的運行。
ACX適用于交流測試、頻率轉換、實驗室及桌上型電源等應用場合。
配置UPC-1可程式控制控制器後，ACX成為符合今日需求的高效交流電源與電源分析儀。
技術規格
輸出功率
110ACX: 1000 VA
115ACX: 1500 VA
118ACX: 1800 VA
輸出頻率
滿功率下頻率 15 – 1,200Hz
線性調整率
線性調整率 0.1% Max ± 10% line change
負載調整率
頻率15~200Hz調整率為1.5%，頻率200-800Hz調整率為2.0%，頻率800-1,200 Hz調整率為3.5%，外部感應及CSC功能打開後，可提高到小於0.1%
輸出失真率
頻率15-200Hz輸出失真率為0.25
頻率200-800Hz輸出失真率為0.50%
頻率800-1,200 Hz輸出失真率為1.00%
（在滿載電阻負載時）
紋波和噪音
-66dB
回應時間
一般在10-90%負載變化下典型值為60μs
機器規格
體積

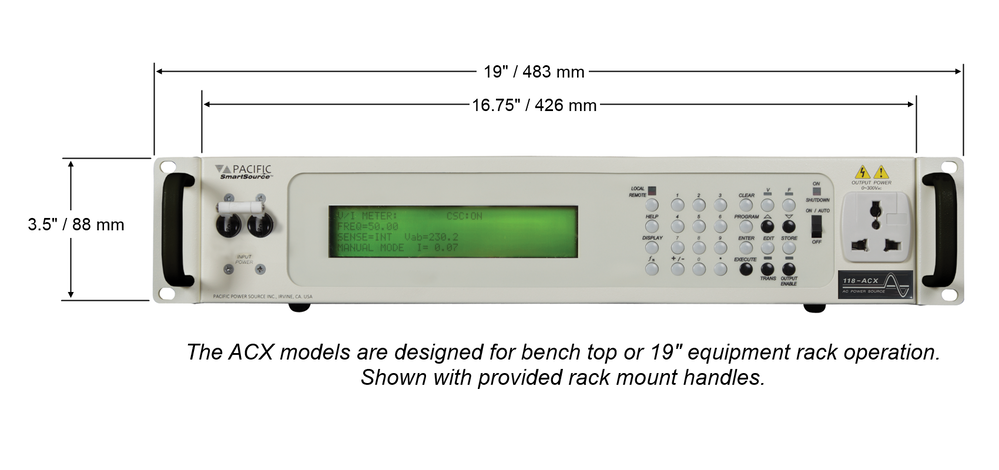

3.5″/88mm x 16.75″/426mm x 23.62″/600mm (不包含機架套件和輸出護蓋)
重量
40lbs/18.2kg
散熱
從側面進風，後方出風
輸入連接
含護線套的壓接式端子。 可選配輸入電源線
UPC 控制器規格
頻率
頻率範圍：15-1200 Hz
解析度：4位數顯示，例如50.00、400.0
精確率± 0.01%, 15-1200 Hz
電壓
電壓範圍：0-Vmax
解析度：0.1Vac步階
精確率± 0.2% F.S.+ 校準參考值
電流限制
範圍：0 – 50Apeak Max
解析度：± 0.05%
精確率：±3%, FS
波形庫
UPC 控制器中存有22種可執行檔波形。 波形可通過前面板、匯流排命令或UPC軟體編輯
功率
有功功率（kW），視在功率（kVA）和功率因數。 範圍：以電流錶。 解析度：1.0W或VA（前面板），1.0W或VA遠端介面
功率因數
計算並顯示到小數點以下3位有效數字
交流電源在自動化測試系統中的應用
太平洋電源的智慧交流電源能夠使工程師通過UPC的LabVIEW輕鬆實現自動化測試。 太平洋電源ACX系列提供您所需要的摸擬電源設備
暫態/波形發生器
UPC Manager 軟體套件
LabView(TM)與LabWindows (TM)驅動
22個波形庫
15 到 1,200 Hz全功率操作
5,000 Hz小信號頻寬
精准的電壓程式控制 – 在內部量測CSC功能開啟時低於0.1%
精准的真有效值量測、顯示及回饋，包含電壓、電流及功率。
RS-232通訊介面
單相/分相輸出形式可由前面板或程式控制指令選擇。
99個可內建暫態的穩態程式庫，可滿足各種靜態和動態測試應用。
法規標記: NEMKO, CE, NTRL-CCL
交流測試電源
ACX系列交流電源採用了與其它大功率太平洋電源相同的高端程式控制控制器。 它是集交流源輸出和測量分析于一身的測試系統，從而它可拋棄額外的其它輔助測量設備，諸如數位式萬用表以及功率分析儀等，這樣即節約了成本又節省了空間以及系統集成時間。 118ACX交流電源憑藉其15到1200Hz的寬輸出頻率以及可達300Vac的雙輸出電壓範圍，使得其可產生一系列從簡單到複雜的輸出狀態，以應用於待測物的測試。
實驗室使用的頻率、電壓轉換器
由於它緊湊的尺寸以及大電流輸出能力，ACX交流電源是一款15到1200Hz寬輸出頻率且穩定電壓輸出的優秀交流源。 輸出頻率的穩定是由石英晶體來決定。 輸出電壓高達300Vac。 通過它前面板上的通用輸出插座和易於操作的4行背光液晶顯示板，ACX可作為實驗室環境下的桌上型頻率轉換設備來使用。
自動測試系統應用
由於採用了2U（3.5」）高度以及高功率密度設計，ACX交流電源非常廣泛適合於那些對於待測物而言要求有高精密輸出的自動測試系統。
由於採用了與AMX和ASX系列電源相同的匯流排命令格式以及儀器驅動，ACX交流電源能夠快速地集成到系統中。 通用的交流輸入電壓使得ACX交流電源可以使用在世界的任何地方。
ACX控制器應用
ACX系列交流電源採用了與在ASX系列交流電源上廣泛使用的相同的UPC-1單相控制器，該型號電源完全相容太平洋電源的通用軟體。 該設備可以使用手動操作模式，也具有通過RS232介面或選配的GPIB介面的遠端控制能力。
