esd NX30 - 30kV靜電模擬產生器(靜電槍)

由人體自帶的靜電或兩個物體之間產生的靜電有時會產生高達數千伏的電壓，

可能導致電子設備上的電路發生故障甚至損壞。

esd NX30(靜電槍)能模擬靜電放電現象不管是空氣放電還是接觸放電皆高達30kV，

遠遠超過 EN / IEC 61000-4-2 標準的基本測試等級要求，

也能滿足ISO 10605的車用電子靜電耐受測試需求。

esd NX30 - 30kV靜電模擬產生器(靜電槍)


• 空氣放電與接觸放電的電壓皆達30kV

• 彩色觸控螢幕

• 放電間隔時間最快可達 25Hz(0.04s)

• 80種可簡易更換的電容電阻(R/C-networks)電路選擇

• 可同時具有電源供電及電池供電二種模式

• 使用電池供電模式下, 30kV放電可達30000次以上

• 自動監測輸出電壓位準功能

• USB轉光纖介面

• 控制分析軟體採用Window 7作業系統

優           點 (靜電槍)

esd NX30靜電模擬器(靜電槍)是操作非常簡單的測試設備，

由供電模組與放電槍二個部分組成，使用者可以在放電槍上設定各種測試參數。

不管是空氣放電還是接觸放電皆高達30kV，放電頭更換也非常簡單。

放電頭和放電網絡的更換通過輕鬆的插拔即可完成。

能夠自動識別所使用的放電網絡並顯示在顯示幕上。

esd NX30靜電模擬器(靜電槍)可以選擇是由交流電源或是直流電源來供電，

也可以選擇由電池來供電。有些特殊的標準要求如DC-11224 or VW TL 824 66，

在測試的時候靜電產生器的接地線要連接到場強耦合板和水平耦合板上，

而不是像一般標準是連接到參考地面上，此時電池供電就有非常好的便利性，

同時光纖介面也可以遠程控制esd NX30(靜電槍)可避免接地迴路可能的輻射干擾訊號。

軟           體 (靜電槍)

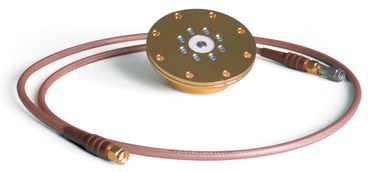

CTR 2 - ESD電流波形校正靶

CTR 2電流波形校正靶套組包含20 dB衰減器與同軸線纜依據EN/IEC 61000-4-2標準要求，

具有2ohm的標準阻抗值。

CTR 2-AD 則是用來校準 CTR 2性能的校準治具。

CTR2 / CTR2-AD
